集成電路制造作為現代電子信息產業的核心環節，其生產環境對潔凈度、溫濕度、靜電控制等參數的嚴苛要求，直接決定了芯片良率與產品性能。潔凈車間作為集成電路制造的物理載體，其建設需融合空氣動力學、材料科學、自動化控制等多學科技術，形成一套高度系統化的技術規范。合潔科技電子凈化工程公司將從設計原則、核心系統、施工管理三大維度，解析集成電路潔凈車間的建設特點與技術規范。

　　一、設計原則：以工藝需求為導向的模塊化布局

　　集成電路制造工藝涵蓋光刻、蝕刻、離子注入、化學機械拋光(CMP)等數百道工序，不同工序?qū)崈舳鹊男枨蟛町愶@著。例如，光刻工藝要求局部環境達到ISO Class 1級(每立方米空氣中≥0.1μm顆粒數≤10個)，而CMP工序僅需ISO Class 1000級?；诖耍瑵崈糗囬g設計需遵循以下原則：

　　1、功能分區模塊化

　　采用“核心潔凈區+輔助支持區”的布局模式，將光刻、薄膜沉積等高潔凈度工序集中于核心區，通過氣密隔斷與物流通道與輔助區隔離。例如，8英寸/12英寸晶圓廠普遍采用“微環境+開放式潔凈室”設計，將硅片加工過程封裝在ISO Class 1-4級的密閉裝置內，而外圍區域維持ISO Class 5-6級，既滿足工藝需求，又降低30%以上的能耗與建設成本。

　　2、人流物流分離化

　　設置獨立的人流通道(含風淋室、更衣間)與物流通道(含自動導引車AGV、標準機械接口SMIF系統)，避免人員活動與物料搬運產生的顆粒交叉污染。某12英寸晶圓廠通過部署SMIF系統，將硅片暴露于開放環境的時間從分鐘級縮短至秒級，顆粒污染率降低95%。

　　3、振動控制前瞻化

　　針對光刻機等高精度設備，需在建筑基礎階段嵌入隔振溝、安裝主動減振平臺。例如，ASML EUV光刻機要求工作臺振動幅度≤0.25μm，需通過“建筑隔振+設備隔振”雙重控制實現。

　　二、核心系統：多維度環境控制的集成化設計

　　潔凈車間的環境控制涉及空氣凈化、溫濕度調節、靜電防護、微振動控制四大子系統，各系統需通過智能化聯動實現精準調控。

　　1、空氣凈化系統：分級過濾與氣流組織優化

　　過濾層級：采用“初效(G4)+中效(F8)+高效(HEPA/ULPA)”三級過濾體系。其中，ULPA過濾器對0.1μm顆粒的截留效率≥99.9995%，是保障ISO Class 1級環境的核心設備。

　　氣流模式：高潔凈度區域采用垂直單向流(層流)，風速控制在0.3-0.5m/s;輔助區采用非單向流(亂流)，通過FFU(風機過濾單元)循環實現空氣均勻分布。某12英寸廠采用FFU循環系統后，空間利用率提升20%，運行成本降低15%。

　　壓力梯度：建立“正壓潔凈區→緩沖間→普通區”的逐級壓力梯度(通常核心區維持10-15Pa正壓)，防止外部污染侵入。

　　2、溫濕度控制系統：高精度與低波動

　　溫度控制：核心工藝區溫度穩定在22±0.1℃，通過變頻空調系統與電加熱補償實現。例如，某存儲芯片生產線因溫度波動超過±0.5℃導致光刻膠涂布厚度偏差超標，引發批量性良率下降。

　　濕度控制：相對濕度維持在45%±5%，既防止靜電積累，又避免金屬部件氧化。采用轉輪除濕機與蒸汽加濕器聯動控制，濕度波動≤±3%RH。

　  3、靜電防護系統：全鏈條接地設計

　　材料選擇：地面采用導電型環氧自流平(表面電阻1×10?-1×10?Ω)，墻面與天花板使用防靜電彩鋼板(表面電阻≤1×10?Ω)。

　　設備接地：所有工藝設備、貨架、工作臺通過銅箔接地，接地電阻≤1Ω。某晶圓廠因接地不良導致靜電放電，造成單月?lián)p失超500萬元。

　　人員防護：要求操作人員穿戴防靜電連體服、手套、鞋套，并通過手腕帶與接地系統連接，人體綜合電阻≤3.5×10?Ω。

　　4、微振動控制：主動與被動結合

　　建筑隔振：在基礎施工中設置隔振溝，阻斷地面振動傳播路徑。例如，某3D NAND工廠通過隔振溝將周邊道路振動衰減至原振幅的1/10。

　　設備隔振：對光刻機、掃描電鏡等設備安裝空氣彈簧隔振臺，固有頻率≤1.5Hz，隔振效率≥90%。

　　三、施工管理：全生命周期的精細化管控

　　潔凈車間建設需遵循“設計-施工-調試-驗收”的全流程規范，確保每個環節符合ISO 14644-1、IEST-RP-CC001等國際標準。

　　1、施工階段：潔凈施工與材料管控

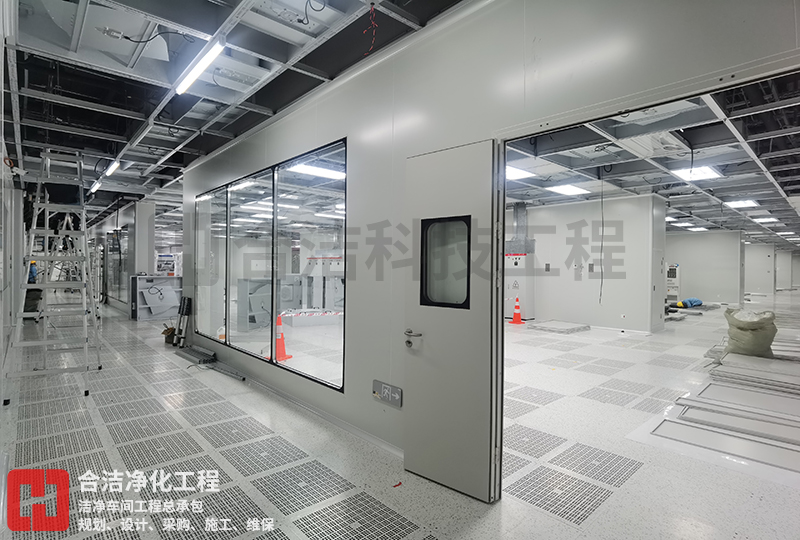

　　潔凈施工：采用“從上至下”的施工順序(先安裝頂棚FFU，再鋪設墻面彩鋼板，最后施工地面)，減少交叉污染。施工區域需維持ISO Class 7-8級環境，施工人員穿戴無塵服并定期更換粘塵墊。

　　材料管控：所有進場材料(如過濾器、環氧地坪漆)需提供潔凈度檢測報告，并在潔凈倉庫內存放。例如，HEPA過濾器需在原廠包裝內運輸，開箱后48小時內完成安裝。

　　2、調試階段：多系統聯動測試

　　氣密性測試：使用煙霧發生器檢測門窗、管道接口的泄漏率，要求≤0.5%體積/小時。

　　風速均勻性測試：在核心區布置9-16個測試點，風速偏差需≤±10%。

　　顆粒計數測試：采用激光粒子計數器檢測≥0.1μm顆粒數，連續3次采樣均需滿足設計等級要求。

　　3、驗收階段：數據驅動的合規性評估

　　靜態驗收：在無人員、無設備運行狀態下，檢測潔凈度、溫濕度、壓差等參數是否達標。

　　動態驗收：模擬實際生產場景(如人員走動、設備運行)，驗證環境穩定性。某12英寸廠動態驗收時發現，當人員密度超過0.5人/m2時，局部區域潔凈度下降至ISO Class 3級，需通過優化氣流組織解決。

　　四、未來趨勢：智能化與綠色化融合

　　隨著集成電路制程向3nm及以下節點演進，潔凈車間建設將呈現兩大趨勢：

　　1、智能化升級：部署物聯網傳感器網絡，實時監測顆粒數、溫濕度、振動等參數，并通過AI算法預測設備故障，實現預防性維護。

　　2、綠色化轉型：采用磁懸浮空調機組、熱回收系統等技術，降低PUE(能源使用效率)值至1.2以下;使用低全球變暖潛值(GWP)的制冷劑，減少碳排放。

　　集成電路制造潔凈車間的建設是技術密集型與資本密集型的系統工程，其設計需緊扣工藝需求，施工需嚴守規范標準，管理需依托數字化工具。唯有如此，方能為芯片制造提供穩定可靠的“心臟地帶”，支撐產業向更高精度、更高良率的目標邁進。
